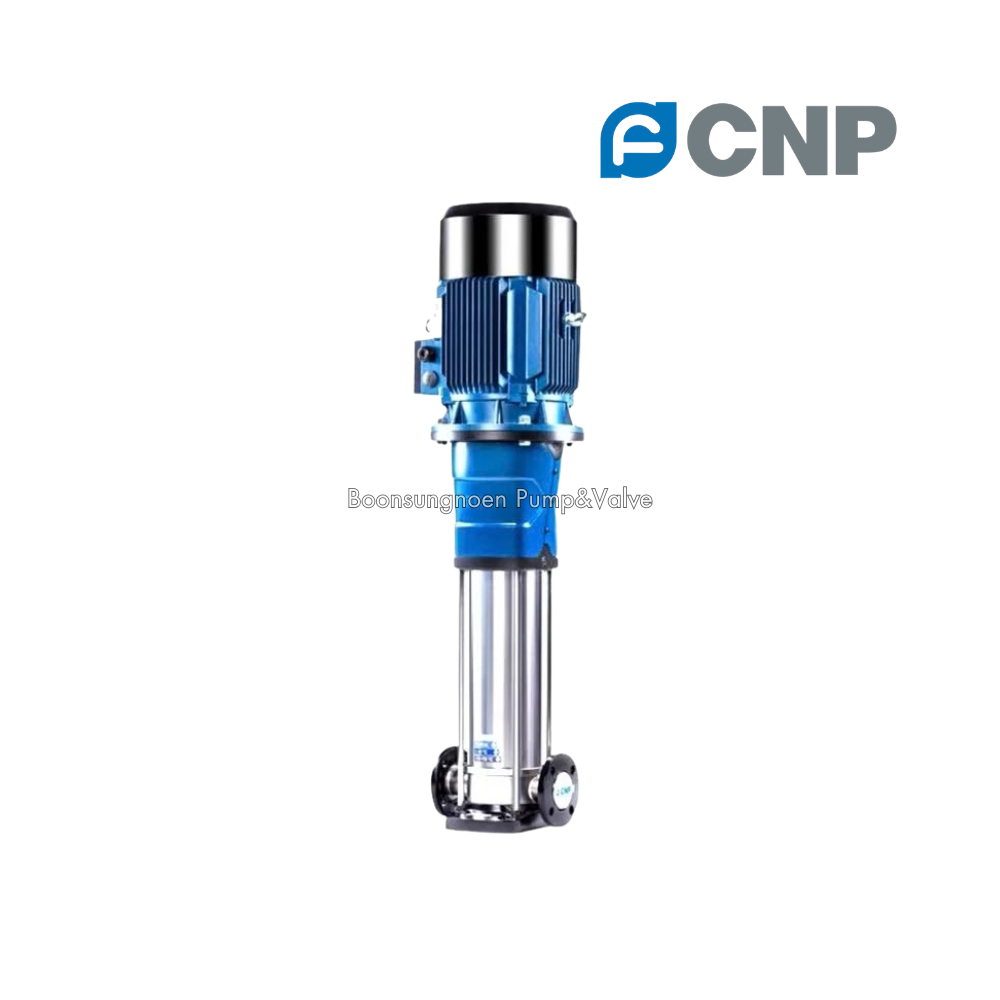

ปั๊มหลายใบพัดแนวตั้ง สแตนเลส แบรนด์ CNP รุ่น CDM / CDMF
CNP CDM / CDMF คือ ปั๊มหอยโข่งแนวตั้งหลายใบพัด (Vertical Multistage Centrifugal Pump) ชนิดไม่ดูดน้ำเอง (Non-Self-Priming) รุ่นใหม่จาก CNP (China Nanfang Pump Industry Co., Ltd.) ออกแบบโดยอ้างอิงมาตรฐานยุโรปและใช้ดีไซน์อุตสาหกรรมใหม่ทั้งหมด เน้นการประหยัดพลังงาน เสียงเงียบ รูปทรงกะทัดรัด ซ่อมบำรุงง่าย และมีความน่าเชื่อถือสูง ครอบคลุมอัตราการไหลตั้งแต่ 0.5 ถึง 240 ลบ.ม./ชม. ทนอุณหภูมิของเหลว -15 ถึง +120°C โดยรุ่น CDM เหมาะกับของเหลวไม่กัดกร่อน ส่วนรุ่น CDMF ซึ่งชิ้นส่วนหลักเป็นสแตนเลส เหมาะกับของเหลวที่กัดกร่อนเล็กน้อย ใช้งานได้ตั้งแต่ระบบน้ำดื่มไปจนถึงของเหลวในงานอุตสาหกรรม
- ปั๊มหลายใบพัดแนวตั้งรุ่นใหม่ ประสิทธิภาพสูง ประหยัดพลังงาน เสียงเงียบ ดีไซน์กะทัดรัด

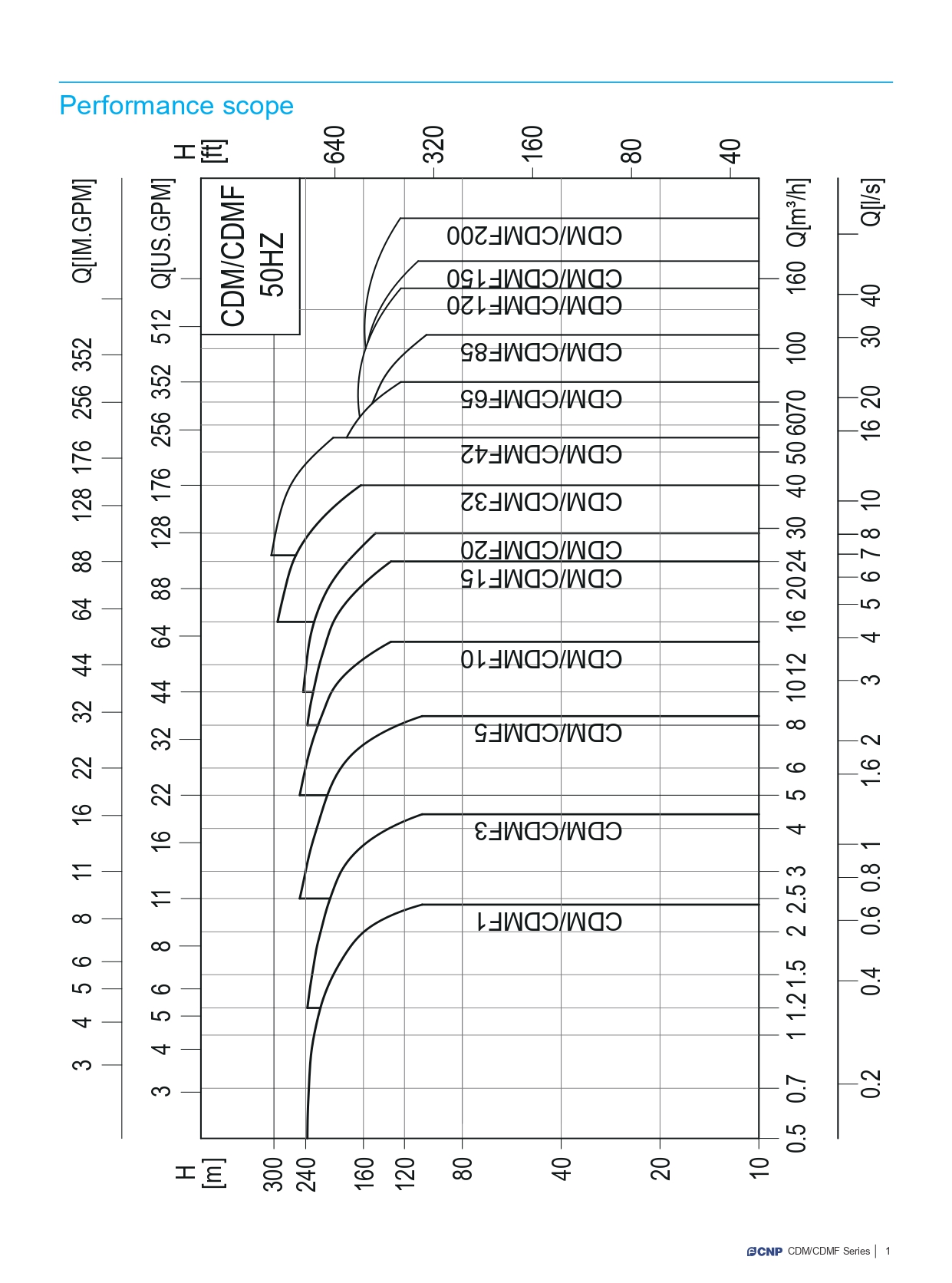

- ครอบคลุม 13 ขนาด อัตราการไหลปกติ 1 ถึง 200 ลบ.ม./ชม. (ช่วงใช้งาน 0.5–240 ลบ.ม./ชม.)
- แรงดันสูงสุดถึง 30 bar (ขึ้นกับรุ่นและจำนวนสเตจ)
- ทนอุณหภูมิของเหลวได้ -15 ถึง +120°C (รุ่นน้ำร้อน) และ -15 ถึง +70°C (รุ่นอุณหภูมิปกติ)
- ชิ้นส่วนสำคัญ เช่น ใบพัด เพลา และกระบอกสเตจ ผลิตจากสแตนเลส AISI304 ซีลเพลาและแบริ่งใช้ Tungsten Carbide
- มอเตอร์มาตรฐาน 2 โพล ปิดสนิทระบายความร้อนด้วยพัดลม IP55 Insulation Class F
- รองรับหลายรูปแบบการต่อท่อ ทั้งหน้าแปลน DIN, หน้าแปลนรูปไข่, Cutting Ferrule และเกลียวท่อ (ขึ้นกับขนาด)
คุณสมบัติเด่นของปั๊มหลายใบพัดแนวตั้ง CNP CDM / CDMF
ออกแบบประหยัดพลังงาน ใช้งานง่าย ซ่อมบำรุงสะดวก
- ดีไซน์ใหม่ที่อ้างอิงมาตรฐานยุโรป ประสิทธิภาพสูงสุดของแต่ละขนาดอยู่ที่ 48–79%
- รูปทรงกะทัดรัด ติดตั้งในพื้นที่จำกัดได้ง่าย เสียงรบกวนต่ำ
- โครงสร้างเป็นชุดสเตจต่อกันในกระบอกสแตนเลส ซ่อมบำรุงและเปลี่ยนอะไหล่ได้สะดวก
เลือกวัสดุได้ตามชนิดของเหลว (CDM และ CDMF)
- CDM เหมาะกับของเหลวไม่กัดกร่อน ส่วนหัวปั๊มและช่องดูด-จ่ายเป็นเหล็กหล่อ ASTM 25B (ขึ้นกับขนาด)
- CDMF เหมาะกับของเหลวที่กัดกร่อนเล็กน้อย ชิ้นส่วนที่สัมผัสของเหลวหลักเป็นสแตนเลส AISI304 (มีตัวเลือกสแตนเลส 316L ตามรุ่น)
- ใบพัด ตัวกั้นสเตจ (Diffuser) เพลา และกระบอกสเตจ ทำจากสแตนเลส AISI304 ทั้งรุ่น CDM และ CDMF
- หากต้องการวัสดุอื่นนอกเหนือจากมาตรฐาน สอบถามทีมงานได้
มอเตอร์มาตรฐานอุตสาหกรรม
- มอเตอร์ 2 โพล ปิดสนิท ระบายความร้อนด้วยพัดลม ป้องกัน IP55 Insulation Class F
- รองรับแรงดันไฟฟ้า 50Hz ทั้งแบบ 1 เฟส 200–230/240V และ 3 เฟส 200–220/346–380V หรือ 220–240/380–415V
- กำลังมอเตอร์ให้เลือกตั้งแต่ 0.37 kW จนถึง 110 kW ตามขนาดและจำนวนสเตจ
ซีลและแบริ่งทนการสึกหรอ
- ซีลเพลา (Mechanical Seal) ใช้คู่ Tungsten Carbide / Carbon
- แบริ่งผลิตจาก Tungsten Carbide ช่วยลดการสึกหรอของชุดเพลา

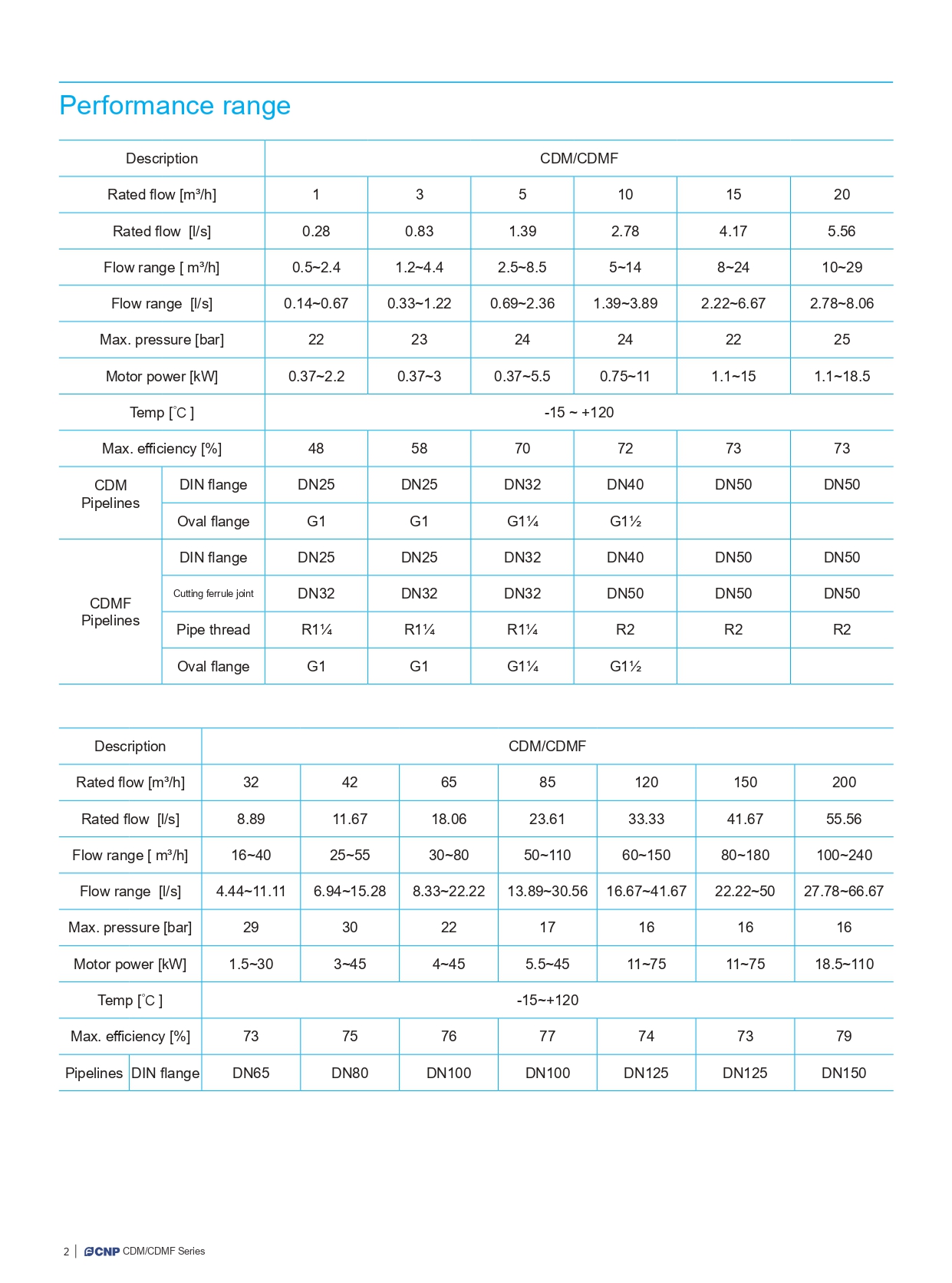

ข้อมูลทางเทคนิค ปั๊มหลายใบพัดแนวตั้ง CNP CDM / CDMF (50Hz)
| รุ่น | อัตราไหลปกติ (m³/h) | ช่วงอัตราไหล (m³/h) | แรงดันสูงสุด (bar) | กำลังมอเตอร์ (kW) | ประสิทธิภาพสูงสุด (%) | หน้าแปลน DIN |
| CDM/CDMF 1 | 1 | 0.5–2.4 | 22 | 0.37–2.2 | 48 | DN25 |
| CDM/CDMF 3 | 3 | 1.2–4.4 | 23 | 0.37–3 | 58 | DN25 |
| CDM/CDMF 5 | 5 | 2.5–8.5 | 24 | 0.37–5.5 | 70 | DN32 |
| CDM/CDMF 10 | 10 | 5–14 | 24 | 0.75–11 | 72 | DN40 |
| CDM/CDMF 15 | 15 | 8–24 | 22 | 1.1–15 | 73 | DN50 |
| CDM/CDMF 20 | 20 | 10–29 | 25 | 1.1–18.5 | 73 | DN50 |
| CDM/CDMF 32 | 32 | 16–40 | 29 | 1.5–30 | 73 | DN65 |
| CDM/CDMF 42 | 42 | 25–55 | 30 | 3–45 | 75 | DN80 |
| CDM/CDMF 65 | 65 | 30–80 | 22 | 4–45 | 76 | DN100 |
| CDM/CDMF 85 | 85 | 50–110 | 17 | 5.5–45 | 77 | DN100 |
| CDM/CDMF 120 | 120 | 60–150 | 16 | 11–75 | 74 | DN125 |
| CDM/CDMF 150 | 150 | 80–180 | 16 | 11–75 | 73 | DN125 |
| CDM/CDMF 200 | 200 | 100–240 | 16 | 18.5–110 | 79 | DN150 |
หมายเหตุ: แรงดันสูงสุดขึ้นกับรุ่นย่อยและจำนวนสเตจ ขนาด 1–10 มีแบบหน้าแปลนรูปไข่ (G1, G1, G1¼, G1½ ตามลำดับ) ขนาด 1–20 รุ่น CDMF มีแบบ Cutting Ferrule และเกลียวท่อ ข้อมูลที่ถูกต้องตามรุ่นที่ต้องการ ติดต่อทีมงานเพื่อยืนยันก่อนสั่งซื้อ

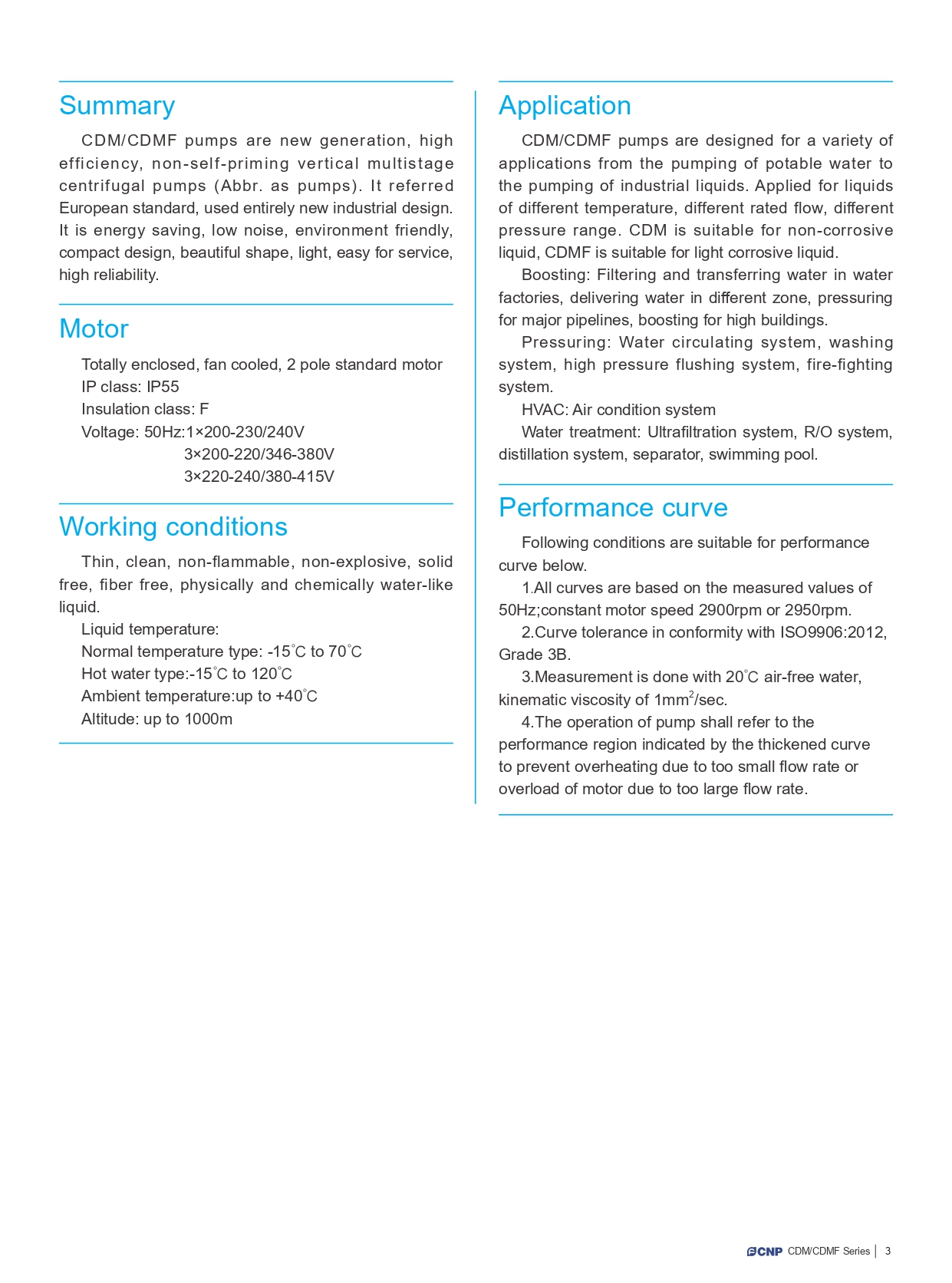

| รายการ | ข้อมูลจำเพาะ |
| ประเภทปั๊ม | ปั๊มหอยโข่งแนวตั้งหลายใบพัด ชนิดไม่ดูดน้ำเอง (Non-Self-Priming) |
| ความถี่ / ความเร็วรอบ | 50Hz ความเร็วรอบคงที่ 2,900 หรือ 2,950 rpm |
| มอเตอร์ | 2 โพล ปิดสนิท ระบายความร้อนด้วยพัดลม IP55 Insulation Class F |
| แรงดันไฟฟ้า | 1 เฟส 200–230/240V, 3 เฟส 200–220/346–380V หรือ 220–240/380–415V |
| อุณหภูมิของเหลว | รุ่นอุณหภูมิปกติ -15 ถึง +70°C, รุ่นน้ำร้อน -15 ถึง +120°C |
| อุณหภูมิแวดล้อม | สูงสุด +40°C |
| ความสูงจากระดับน้ำทะเล | สูงสุด 1,000 ม. |
| ซีลเพลา / แบริ่ง | Tungsten Carbide / Carbon (ซีล) และ Tungsten Carbide (แบริ่ง) |
| ใบพัด เพลา กระบอกสเตจ | สแตนเลส AISI304 |
| ของเหลวที่ใช้ได้ | ของเหลวใส สะอาด ไม่ติดไฟ ไม่ระเบิด ไม่มีของแข็งและเส้นใย มีคุณสมบัติทางกายภาพและเคมีคล้ายน้ำ |
ปั๊มหลายใบพัดแนวตั้ง CNP CDM / CDMF เหมาะกับงานอะไรบ้าง?
- ระบบน้ำประปาและการจ่ายน้ำในโรงงานผลิตน้ำ รวมถึงการกรองและส่งน้ำ
- ระบบเพิ่มแรงดันน้ำในอาคารสูง และการเพิ่มแรงดันให้ท่อประธาน
- ระบบน้ำหมุนเวียน ระบบล้างทำความสะอาด และระบบฉีดล้างแรงดันสูง
- ระบบดับเพลิง
- ระบบปรับอากาศ (HVAC)
- ระบบบำบัดและปรับปรุงคุณภาพน้ำ เช่น RO, Ultrafiltration, กลั่นน้ำ และสระว่ายน้ำ
เลือกรุ่นอย่างไร ให้ตรงกับงาน
- ของเหลวไม่กัดกร่อน เช่น น้ำประปา น้ำหมุนเวียนทั่วไป เลือกรุ่น CDM
- ของเหลวที่กัดกร่อนเล็กน้อย หรือต้องการให้ชิ้นส่วนสัมผัสน้ำเป็นสแตนเลสมากขึ้น เลือกรุ่น CDMF
- งานน้ำร้อนถึง +120°C เลือกรุ่นน้ำร้อน (Hot Water Type)
- งานอัตราไหลสูง 32–200 ลบ.ม./ชม. เลือกกลุ่มขนาด CDM/CDMF 32 ขึ้นไป
FAQ รวมข้อสงสัยเชิงเทคนิคเกี่ยวกับปั๊มหลายใบพัดแนวตั้ง CNP CDM / CDMF
1: CDM กับ CDMF ต่างกันอย่างไร ควรเลือกรุ่นไหน?
ทั้งสองรุ่นเป็นปั๊มหลายใบพัดแนวตั้งซีรีส์เดียวกัน ต่างกันที่วัสดุและชนิดของเหลวที่รองรับ
- CDM: เหมาะกับของเหลวไม่กัดกร่อน ส่วนหัวปั๊มและช่องดูด-จ่ายใช้เหล็กหล่อ (ขึ้นกับขนาด) เป็นตัวเลือกที่คุ้มค่าสำหรับงานน้ำทั่วไป
- CDMF: ตัว F หมายถึงรุ่นสแตนเลส (AISI304 หรือ 316L ตามรุ่น) เหมาะกับของเหลวที่กัดกร่อนเล็กน้อย และงานที่ต้องการวัสดุสแตนเลสในส่วนที่สัมผัสของเหลวมากขึ้น

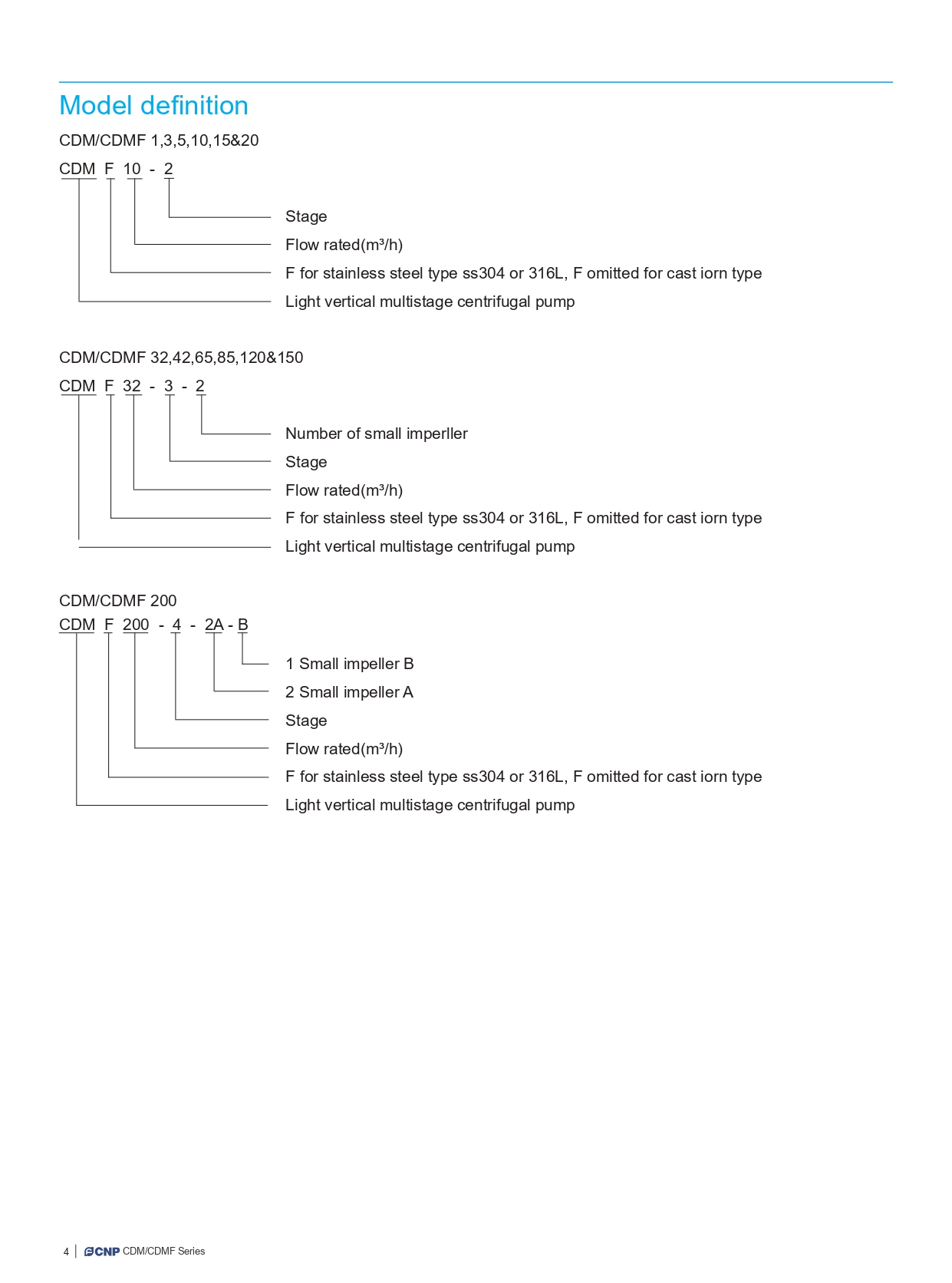

2: อ่านชื่อรุ่น เช่น CDMF 32-3-2 อย่างไร?
ตัวอย่าง CDMF 32-3-2 อ่านได้ดังนี้ CDM คือปั๊มหลายใบพัดแนวตั้ง ตัว F คือรุ่นสแตนเลส (ถ้าไม่มี F คือรุ่นเหล็กหล่อ) เลข 32 คืออัตราการไหลปกติ 32 ลบ.ม./ชม. เลข 3 คือจำนวนสเตจ และเลข 2 ตัวท้ายคือจำนวนใบพัดขนาดเล็ก (สำหรับขนาด 32, 42, 65, 85, 120 และ 150) ส่วนขนาด 1, 3, 5, 10, 15 และ 20 จะมีรูปแบบสั้นกว่า เช่น CDMF 10-2 คืออัตราไหล 10 ลบ.ม./ชม. จำนวน 2 สเตจ
3: ปั๊มชนิดไม่ดูดน้ำเอง (Non-Self-Priming) หมายความว่าอย่างไร?
หมายถึงปั๊มไม่สามารถดูดน้ำขึ้นมาเองจากระดับต่ำได้ ต้องเติมน้ำให้เต็มตัวปั๊มและท่อดูดก่อนเริ่มเดินเครื่อง และควรติดตั้งให้ปั๊มได้รับแรงดันด้านดูดที่เพียงพอ เพื่อป้องกันการเกิด Cavitation
4: ปั๊มรุ่นนี้ใช้กับของเหลวชนิดใดได้บ้าง?
ใช้กับของเหลวใส สะอาด ไม่ติดไฟ ไม่ระเบิด ไม่มีของแข็งและเส้นใย และมีคุณสมบัติทางกายภาพและเคมีใกล้เคียงน้ำ อุณหภูมิของเหลวอยู่ในช่วง -15 ถึง +70°C สำหรับรุ่นอุณหภูมิปกติ และ -15 ถึง +120°C สำหรับรุ่นน้ำร้อน ไม่เหมาะกับของเหลวที่มีตะกอน ทราย หรือเส้นใยปะปน

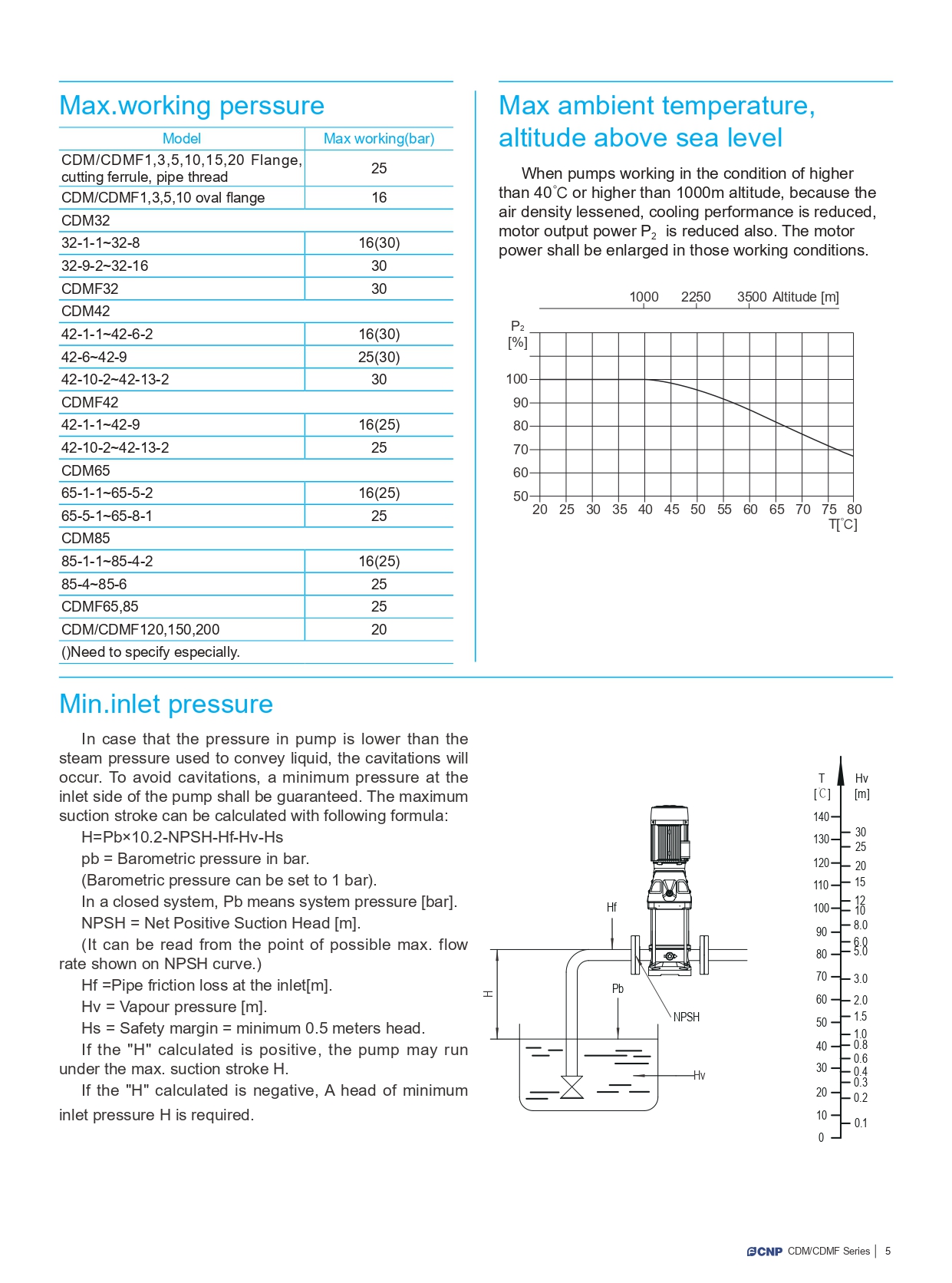

5: คำนวณความดันขาเข้าต่ำสุดอย่างไรเพื่อป้องกัน Cavitation?
ใช้สูตร H = Pb × 10.2 − NPSH − Hf − Hv − Hs โดย Pb คือความดันบรรยากาศ (ใช้ 1 bar) หรือความดันระบบในระบบปิด, NPSH อ่านค่าจากกราฟ NPSH ที่จุดอัตราไหลสูงสุดที่จะใช้, Hf คือความสูญเสียในท่อด้านดูด, Hv คือแรงดันไอของของเหลว และ Hs คือค่าเผื่อความปลอดภัยอย่างน้อย 0.5 เมตร ถ้า H ที่ได้เป็นบวก แสดงว่าปั๊มดูดลึกได้ไม่เกินค่า H แต่ถ้าเป็นลบ แสดงว่าต้องมีความดันขาเข้าอย่างน้อยเท่าค่า H
6: ถ้าติดตั้งในที่อุณหภูมิสูงหรือที่สูงจากระดับน้ำทะเลมาก ต้องระวังอะไร?
เมื่ออุณหภูมิแวดล้อมสูงกว่า 40°C หรือติดตั้งสูงกว่า 1,000 เมตรจากระดับน้ำทะเล อากาศจะเบาบางลงและระบายความร้อนให้มอเตอร์ได้น้อยลง ทำให้กำลังเพลา (P2) ของมอเตอร์ลดลง ในกรณีนี้ควรเลือกมอเตอร์ที่มีกำลังสูงขึ้นกว่าปกติ
7: เลือกขนาดและจำนวนสเตจอย่างไร?
เริ่มจากกำหนดอัตราการไหล (m³/h) และแรงดันหรือ Head (เมตร) ที่งานต้องการ แล้วดูตารางประสิทธิภาพ (Performance Table) และกราฟ Performance Curve ของแต่ละขนาดที่ความเร็วรอบ 2,900 rpm เลือกขนาดและจำนวนสเตจที่จุดทำงานอยู่ใกล้ช่วงประสิทธิภาพสูงสุด หากต้องการให้ทีมงานช่วยเลือก แจ้งอัตราการไหล Head ชนิดและอุณหภูมิของของเหลวได้เลย
8: มีรูปแบบการต่อท่ออะไรบ้าง?
ทุกขนาดมีแบบหน้าแปลน DIN (DN25 ถึง DN150 ตามขนาด) ขนาด 1, 3, 5 และ 10 มีแบบหน้าแปลนรูปไข่ ส่วนรุ่น CDMF ขนาด 1–20 มีแบบ Cutting Ferrule และเกลียวท่อ (R1¼ หรือ R2) เพิ่มเติม
สรุปการเลือกปั๊มหลายใบพัดแนวตั้ง CNP CDM / CDMF
การเลือกปั๊มหลายใบพัดแนวตั้งที่เหมาะสมควรเริ่มจากชนิดและอุณหภูมิของของเหลว อัตราการไหลและ Head ที่ต้องการ แรงดันใช้งานสูงสุดของระบบ และเงื่อนไขการติดตั้ง เช่น อุณหภูมิแวดล้อมและความสูงจากระดับน้ำทะเล หากเป็นของเหลวไม่กัดกร่อนเลือกรุ่น CDM หากต้องการวัสดุสแตนเลสหรือของเหลวกัดกร่อนเล็กน้อยเลือกรุ่น CDMF และตรวจสอบจุดทำงานจากกราฟประสิทธิภาพให้อยู่ในช่วงประสิทธิภาพสูง จะช่วยประหยัดพลังงานและยืดอายุการใช้งานปั๊ม
