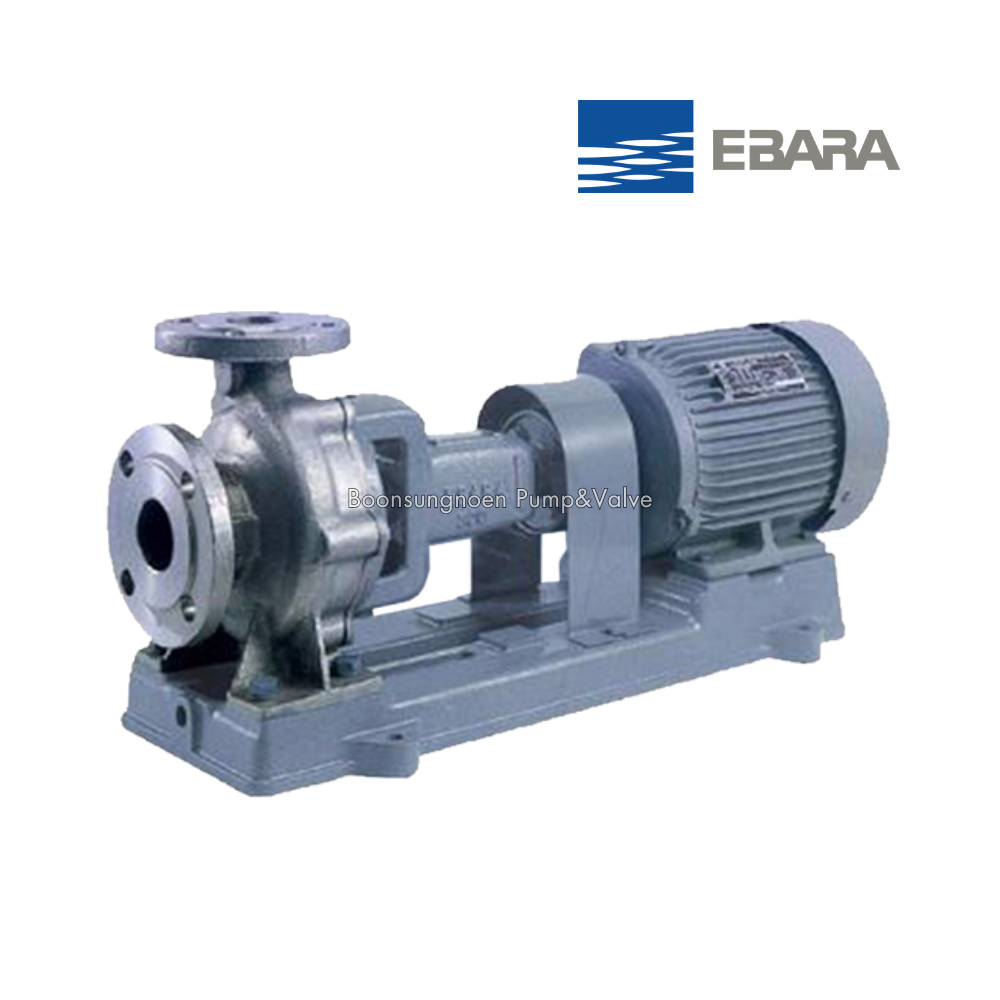

ปั๊มหอยโข่ง แบบ End Suction แบรนด์ EBARA รุ่น FSA

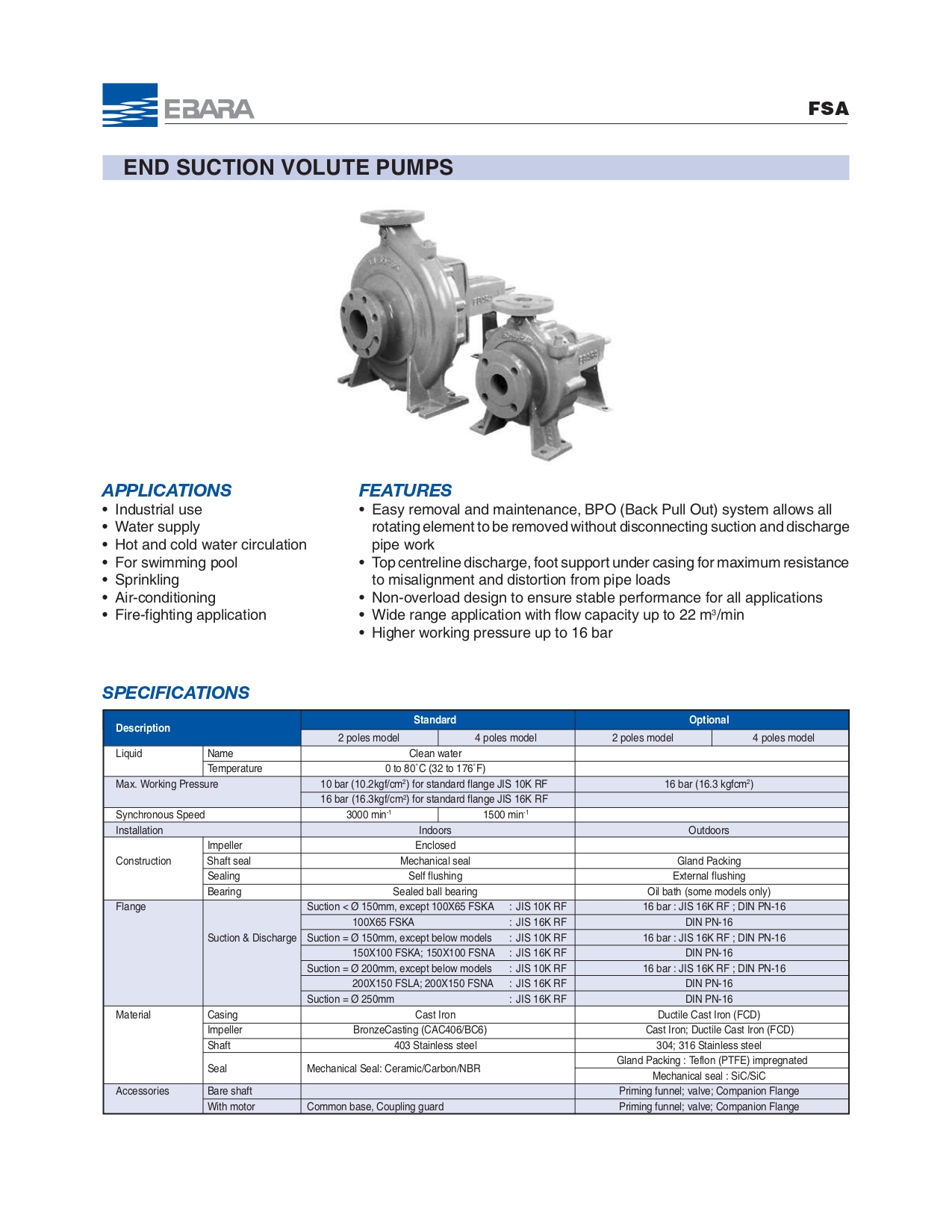

End Suction Volute Pump หรือ ปั๊มหอยโข่งแบบดูดปลาย รุ่น EBARA FSA คือ ปั๊มหอยโข่ง EBARA สำหรับงานอุตสาหกรรมแบบใบพัดปิด (Enclosed Impeller) ออกแบบด้วยระบบ BPO (Back Pull Out) ซึ่ง “ถอดชุดหมุนทั้งหมดออกมาซ่อมบำรุงได้โดยไม่ต้องรื้อท่อดูดและท่อจ่าย” ทางจ่ายอยู่ด้านบนแนวศูนย์กลาง (Top Centreline Discharge) และมีขารับใต้ตัวเรือน จึงทนต่อแรงจากท่อและการเยื้องศูนย์ได้ดี รุ่น FSA ครอบคลุมขนาดท่อดูดตั้งแต่ 50 ถึง 250 มม. อัตราการไหลสูงสุด 22 m³/min แรงดันใช้งานสูงสุด 16 bar มีทั้งแบบ 2 Pole (3000 rpm) และ 4 Pole (1500 rpm) กำลังมอเตอร์ตั้งแต่ 0.4 kW ไปจนถึง 335 kW ใช้งานแพร่หลายในระบบจ่ายน้ำ ระบบหมุนเวียนน้ำร้อน-น้ำเย็น ระบบปรับอากาศ ระบบสปริงเกลอร์ ระบบดับเพลิง สระว่ายน้ำ และงานอุตสาหกรรมทั่วไป
- ระบบ BPO (Back Pull Out) ถอดชุดใบพัด เพลา และตลับลูกปืนออกได้โดยไม่ต้องถอดท่อ ลดเวลาหยุดเดินระบบ
- อัตราการไหลสูงสุด 22 m³/min (ประมาณ 1,320 m³/hr) ครอบคลุมงานขนาดเล็กถึงขนาดใหญ่
- แรงดันใช้งานสูงสุด 10 bar (หน้าแปลน JIS 10K) และ 16 bar (หน้าแปลน JIS 16K)
- ออกแบบแบบ Non-Overload ใช้งานได้เสถียรทุกจุดทำงานบนกราฟ มอเตอร์ไม่โอเวอร์โหลด
- Top Centreline Discharge พร้อมขารับใต้ตัวเรือน ทนแรงจากท่อ ลดปัญหาการเยื้องศูนย์
- ใบพัดบรอนซ์ (CAC406/BC6) เพลาสแตนเลส 403 ตัวเรือนเหล็กหล่อ ทนทาน อายุการใช้งานยาวนาน
- มีทั้งแบบ Bare Shaft และแบบ Pump with Motor พร้อมแท่นฐาน (Common Base) และฝาครอบคัปปลิ้ง
คุณสมบัติเด่นของปั๊มหอยโข่ง EBARA FSA | End Suction Volute Pump
ระบบ BPO (Back Pull Out) ซ่อมบำรุงง่าย
- ถอดชุดหมุน (Rotating Element) ทั้งหมดออกทางด้านหลังได้ โดยตัวเรือนปั๊มยังยึดติดกับท่อดูดและท่อจ่าย
- เมื่อใช้คัปปลิ้งแบบ Spacer ไม่ต้องย้ายมอเตอร์ ไม่ต้องตั้งศูนย์ใหม่ทั้งชุด
- ลดเวลาและค่าแรงในการซ่อม เปลี่ยนซีล ใบพัด หรือ Casing Ring ได้รวดเร็ว
โครงสร้างแข็งแรง ทนแรงจากระบบท่อ
- Top Centreline Discharge ทางจ่ายอยู่แนวศูนย์กลางด้านบน ช่วยไล่อากาศออกจากตัวเรือนได้ดี
- ขารับใต้ตัวเรือน (Foot Support) ต้านทานการบิดตัวและการเยื้องศูนย์จากน้ำหนักท่อ
- ตลับลูกปืนแบบ Sealed Ball Bearing ไม่ต้องเติมจาระบี (บางรุ่นเลือกแบบ Oil Bath ได้)
ช่วงการใช้งานกว้าง เลือกได้ทั้ง 2 Pole และ 4 Pole
- 2 Pole (3000 rpm) สำหรับงานที่ต้องการ Head สูง สูงสุดประมาณ 150 m
- 4 Pole (1500 rpm) สำหรับงานอัตราการไหลสูง สูงสุด 22 m³/min เสียงเงียบและสึกหรอน้อย
- ออกแบบแบบ Non-Overload มอเตอร์ไม่เกินพิกัดแม้จุดทำงานจริงเลื่อนไปทางขวาของกราฟ
เลือกวัสดุและระบบซีลได้ตามงาน
- มาตรฐาน: Mechanical Seal (Ceramic/Carbon/NBR) แบบ Self Flushing
- ทางเลือก: Gland Packing (PTFE Impregnated) แบบ External Flushing หรือ Mechanical Seal SiC/SiC
- ทางเลือกวัสดุ: ตัวเรือน Ductile Cast Iron (FCD), ใบพัด Cast Iron/FCD, เพลาสแตนเลส 304/316 และหน้าแปลน DIN PN-16

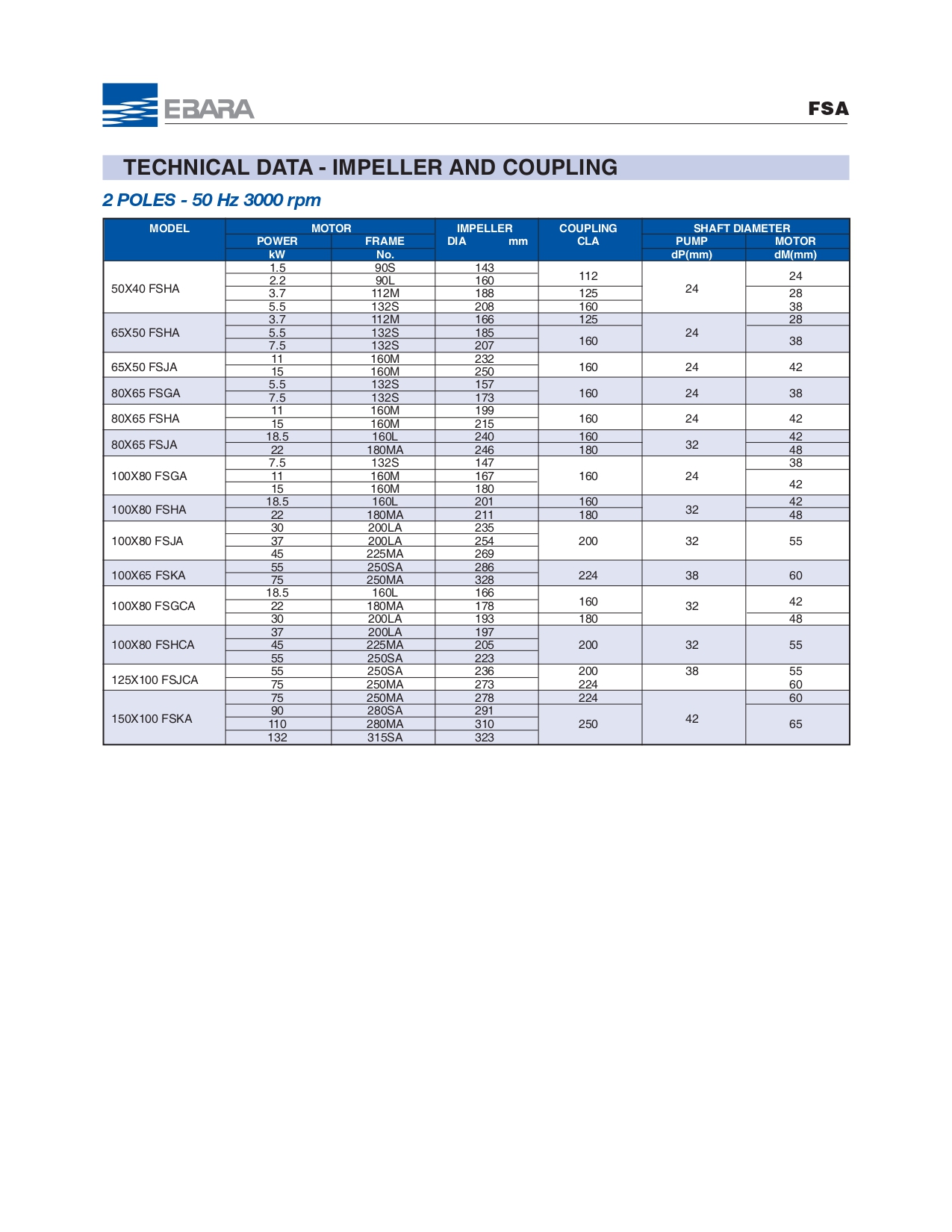

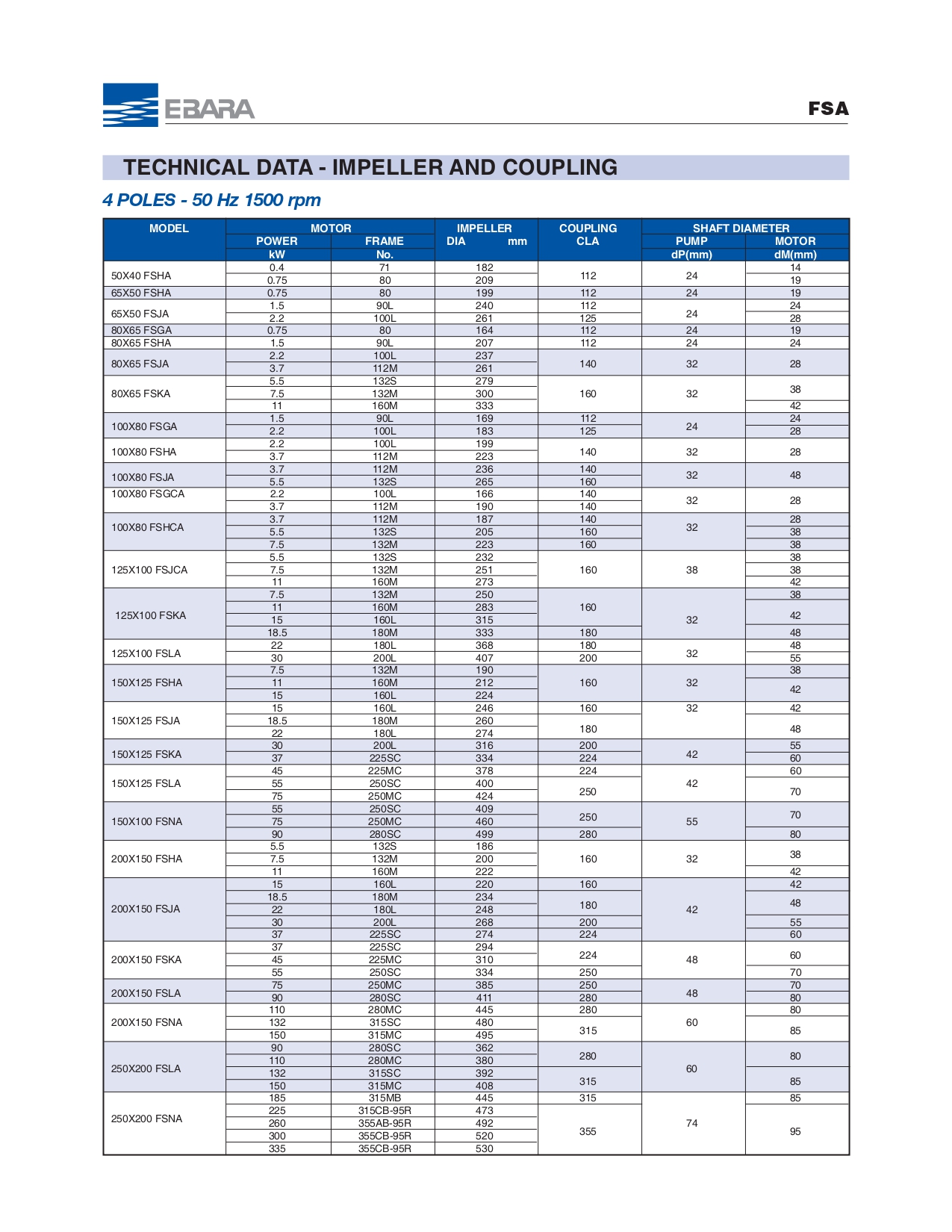

ข้อมูลทางเทคนิค ปั๊มหอยโข่ง EBARA FSA | 2 Pole และ 4 Pole
| รายการ | FSA 2 Pole (3000 rpm) | FSA 4 Pole (1500 rpm) |
| Capacity | สูงสุดประมาณ 6.5 m³/min | สูงสุด 22 m³/min |
| Total Head | สูงสุดประมาณ 150 m | สูงสุดประมาณ 90 m |
| Motor Power | 1.5-132 kW | 0.4-335 kW |
| Max. Working Pressure | 10 bar (JIS 10K RF) / 16 bar (JIS 16K RF) | 10 bar (JIS 10K RF) / 16 bar (JIS 16K RF) |
| ของเหลว / อุณหภูมิ | น้ำสะอาด 0-80°C | น้ำสะอาด 0-80°C |
| ขนาดท่อดูด x ท่อจ่าย | 50×40 ถึง 150×100 มม. | 50×40 ถึง 250×200 มม. |
| ใบพัด | Enclosed, บรอนซ์ CAC406/BC6 | Enclosed, บรอนซ์ CAC406/BC6 |
| ตัวเรือน / เพลา | Cast Iron / Stainless Steel 403 | Cast Iron / Stainless Steel 403 |
| Shaft Seal | Mechanical Seal (Option: Gland Packing) | Mechanical Seal (Option: Gland Packing) |
| ความถี่ไฟฟ้า | 50 Hz | 50 Hz |
| รุ่นที่มีจำหน่าย | 50×40 FS2HA, 65×50 FS2HA/FS2JA, 80×65 FS2GA/FS2HA/FS2JA, 100×80 FS2GA/FS2HA/FS2JA/FS2GCA/FS2HCA, 100×65 FS2KA, 125×100 FS2JCA, 150×100 FS2KA | 50×40 FS4HA, 65×50 FS4HA/FS4JA, 80×65 FS4GA/FS4HA/FS4JA/FS4KA, 100×80 FS4GA/FS4HA/FS4JA/FS4GCA/FS4HCA, 125×100 FS4JCA/FS4KA/FS4LA, 150×125 FS4HA/FS4JA/FS4KA/FS4LA, 150×100 FS4NA, 200×150 FS4HA/FS4JA/FS4KA/FS4LA/FS4NA, 250×200 FS4LA/FS4NA |
ปั๊มหอยโข่ง EBARA FSA เหมาะกับอุตสาหกรรมใดบ้าง?
- ระบบผลิตและจ่ายน้ำประปา
- อาคารสูง โรงแรม ห้างสรรพสินค้า (ระบบปรับอากาศ ระบบน้ำเย็น Chiller)
- อุตสาหกรรมการผลิตทั่วไปและโรงงานอุตสาหกรรม
- ระบบป้องกันอัคคีภัยและระบบสปริงเกลอร์
- สระว่ายน้ำและสวนน้ำ
งานที่นิยมใช้ปั๊มหอยโข่ง EBARA FSA
- งานส่งน้ำและเพิ่มแรงดันในระบบจ่ายน้ำ (Water Supply)
- ระบบหมุนเวียนน้ำร้อนและน้ำเย็น (Hot and Cold Water Circulation)
- ระบบปรับอากาศ ปั๊มน้ำเย็นและน้ำระบายความร้อน (Cooling Tower)
- ระบบสปริงเกลอร์และงานดับเพลิง (Fire-Fighting)
- ระบบกรองและหมุนเวียนน้ำสระว่ายน้ำ
- งานสูบน้ำสะอาดในกระบวนการผลิตของโรงงาน
FAQ รวมข้อสงสัยเชิงเทคนิคเกี่ยวกับปั๊มหอยโข่ง EBARA FSA

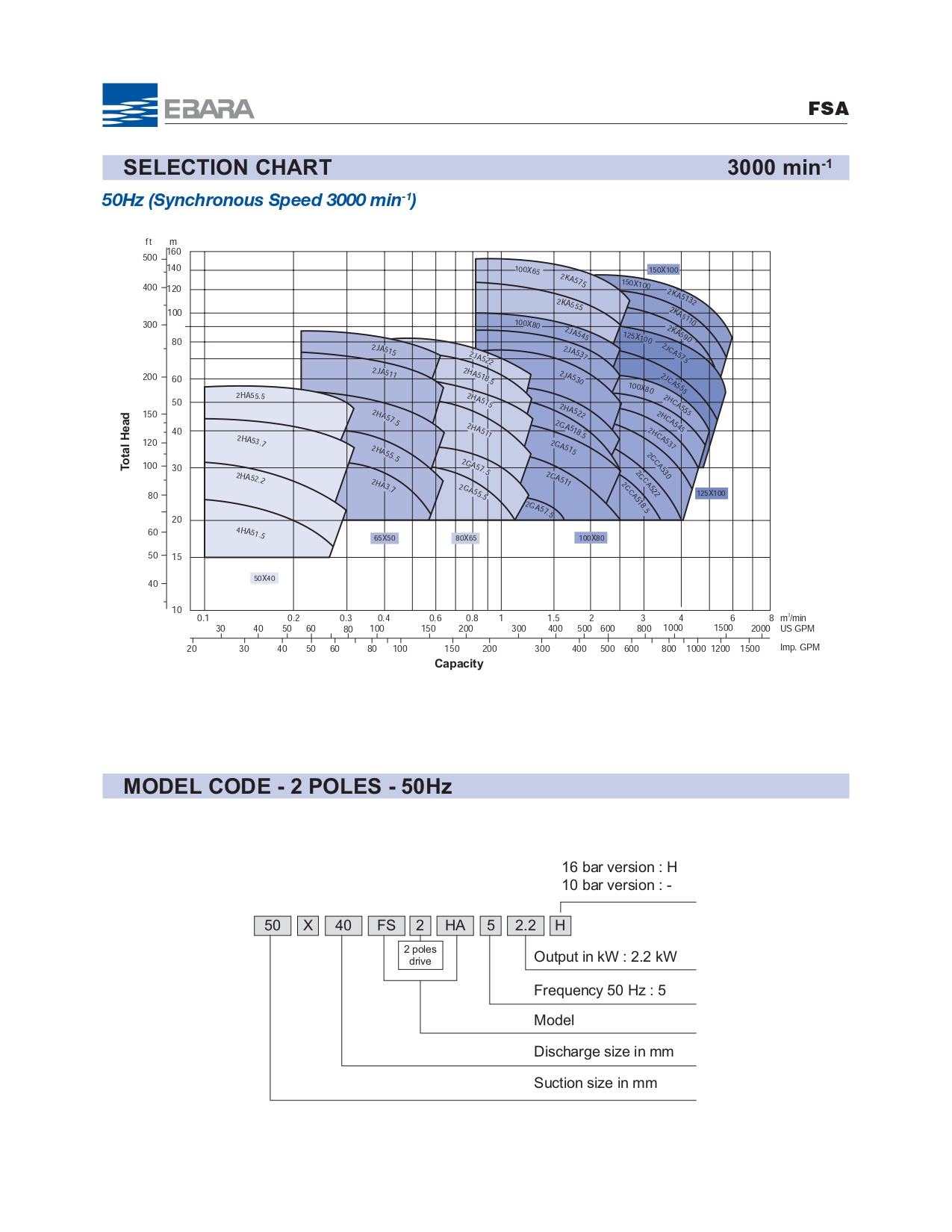

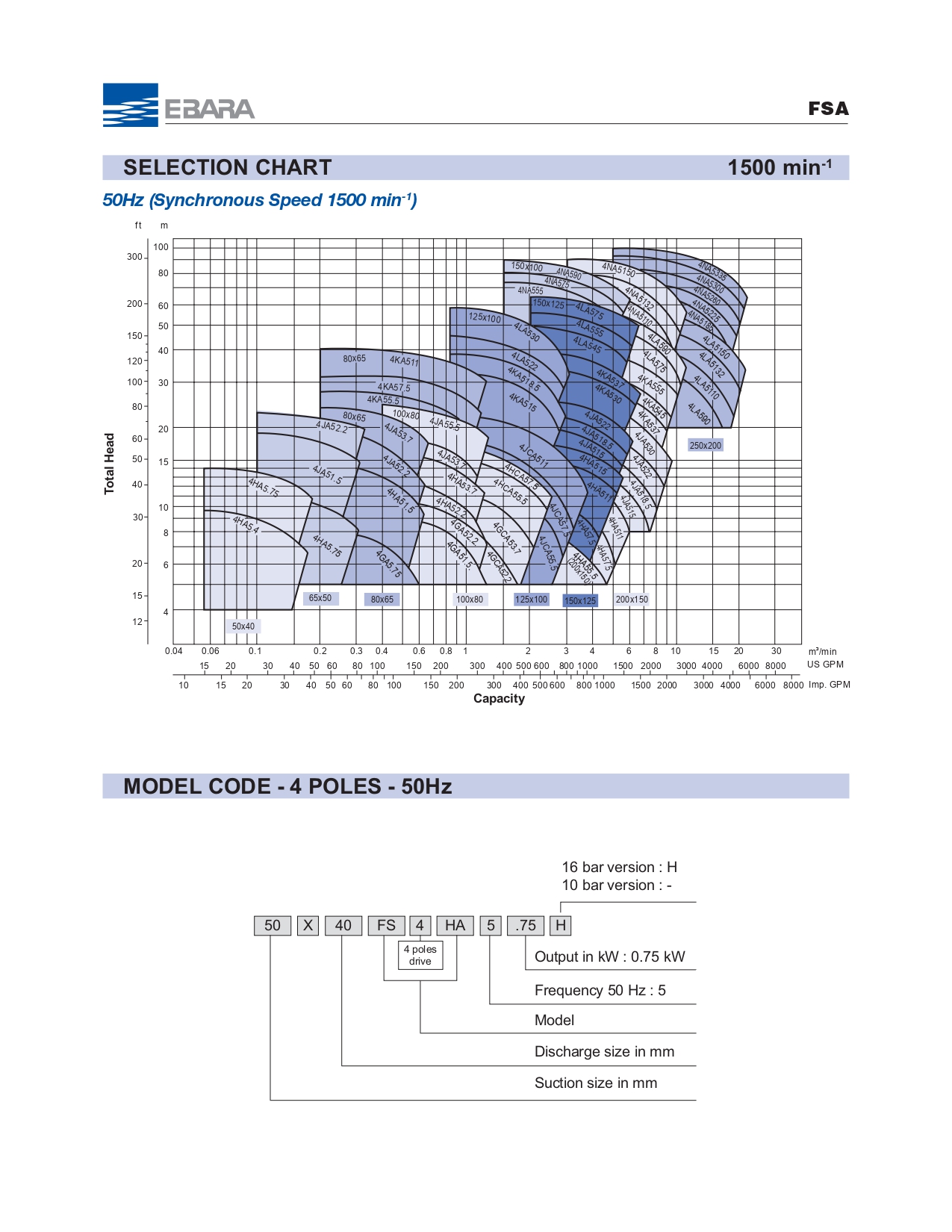

1: รหัสรุ่น EBARA FSA อ่านอย่างไร?
ตัวอย่างรหัส 50×40 FS4HA5.75H อ่านได้ดังนี้:
- 50×40: ขนาดท่อดูด x ท่อจ่าย (มม.)
- FS: ซีรีส์ปั๊ม
- 4: จำนวน Pole ของมอเตอร์ (2 = 3000 rpm, 4 = 1500 rpm)
- HA: ขนาดตัวเรือนและใบพัด (G, H, J, K, L, N / GC, HC, JC)
- 5: ความถี่ 50 Hz
- .75: กำลังมอเตอร์ 0.75 kW
- H: รุ่นแรงดัน 16 bar (หากไม่มีตัว H คือรุ่น 10 bar)
2: ระบบ BPO (Back Pull Out) มีข้อดีอย่างไรต่องานซ่อมบำรุง?
ปั๊มหอยโข่งทั่วไปเมื่อต้องเปลี่ยนซีลหรือใบพัด มักต้องถอดท่อดูดและท่อจ่ายออกก่อน แต่ระบบ BPO ของ EBARA FSA ออกแบบให้ถอดชุด Bearing Housing, เพลา, ใบพัด และ Casing Cover ออกทางด้านหลังได้ทั้งชุด โดยตัวเรือนปั๊ม (Casing) ยังยึดติดอยู่กับระบบท่อ จึงไม่ต้องระบายน้ำทั้งระบบ ไม่ต้องรื้อหน้าแปลน และช่วยลดเวลาหยุดเดินเครื่องได้มาก
3: ควรเลือกรุ่น 2 Pole หรือ 4 Pole?
ให้ดูจากจุดทำงาน (Flow และ Head) เป็นหลัก รุ่น 2 Pole (3000 rpm) เหมาะกับงานที่ต้องการ Head สูง เช่น ส่งน้ำขึ้นอาคารสูงหรือเพิ่มแรงดันในระบบดับเพลิง ส่วนรุ่น 4 Pole (1500 rpm) เหมาะกับงานอัตราการไหลสูงที่ Head ปานกลาง เช่น ระบบน้ำเย็นของ Chiller หรือ Cooling Tower ข้อดีของ 4 Pole คือรอบต่ำ เสียงเงียบกว่า สึกหรอน้อย และค่า NPSH ที่ต้องการต่ำกว่า
4: รุ่น 10 bar และ 16 bar ต่างกันอย่างไร?
รุ่นมาตรฐานใช้หน้าแปลน JIS 10K RF รองรับแรงดันใช้งานสูงสุด 10 bar ส่วนรุ่น 16 bar (มีตัว H ท้ายรหัส) ใช้หน้าแปลน JIS 16K RF รองรับแรงดันสูงสุด 16 bar เหมาะกับระบบที่ต้องต่อปั๊มอนุกรม อาคารสูง หรือระบบที่มีแรงดันด้านดูดสูง โดยบางรุ่นใช้หน้าแปลน JIS 16K เป็นมาตรฐาน ได้แก่ 100×65 FSKA, 150×100 FSKA/FSNA, 200×150 FSLA/FSNA และ 250×200 FSLA/FSNA และสามารถเลือกหน้าแปลน DIN PN-16 เป็นทางเลือกได้
5: Non-Overload Design หมายความว่าอย่างไร?
หมายถึงปั๊มถูกออกแบบให้กำลังที่เพลา (Shaft Power) ไม่เกินพิกัดมอเตอร์ตลอดช่วงกราฟการทำงาน แม้หน้างานจริงมี Head ต่ำกว่าที่คำนวณไว้ ทำให้ปั๊มเดินที่อัตราการไหลสูงขึ้น มอเตอร์ก็จะไม่โอเวอร์โหลดหรือตัดการทำงาน จึงใช้งานได้เสถียรและลดความเสี่ยงมอเตอร์ไหม้
6: Mechanical Seal กับ Gland Packing ควรเลือกแบบไหน?
- Mechanical Seal (มาตรฐาน): วัสดุ Ceramic/Carbon/NBR แบบ Self Flushing ไม่มีน้ำหยด ดูแลน้อย เหมาะกับงานน้ำสะอาดทั่วไป และมีทางเลือกหน้าซีล SiC/SiC สำหรับงานที่ต้องการความทนทานสูงขึ้น
- Gland Packing (ทางเลือก): เชือกอัดแบบ PTFE Impregnated ใช้ External Flushing ปรับแน่นได้หน้างาน ซ่อมง่ายโดยไม่ต้องถอดชุดหมุน แต่จะมีน้ำซึมเล็กน้อยเพื่อหล่อเย็น และต้องปรับตั้ง Gland เป็นระยะ
7: ปั๊ม EBARA FSA สูบของเหลวชนิดใดได้บ้าง?
รุ่นมาตรฐานออกแบบสำหรับน้ำสะอาด อุณหภูมิ 0-80°C ใช้ได้ทั้งน้ำเย็นและน้ำร้อนในระบบหมุนเวียน หากต้องการสูบน้ำที่มีความกัดกร่อนเล็กน้อยหรือต้องการความทนทานมากขึ้น สามารถเลือกวัสดุทางเลือก เช่น เพลาสแตนเลส 304/316 และตัวเรือน Ductile Cast Iron (FCD) ได้ ส่วนงานสารเคมีหรือของเหลวกัดกร่อนสูง ควรเลือกปั๊มเคมีโดยเฉพาะแทน
8: มีอุปกรณ์เสริมอะไรบ้าง?
รุ่น Pump with Motor มาพร้อมแท่นฐาน (Common Base) และฝาครอบคัปปลิ้ง (Coupling Guard) เป็นมาตรฐาน และสามารถสั่งอุปกรณ์เสริมเพิ่มได้ ได้แก่ กรวยล่อน้ำ (Priming Funnel), วาล์ว และหน้าแปลนคู่ต่อ (Companion Flange) ทั้งสำหรับรุ่น Bare Shaft และรุ่น Pump with Motor
สรุปการเลือกและบำรุงรักษาปั๊มหอยโข่ง EBARA FSA (End Suction Volute Pump)
การเลือกปั๊มหอยโข่งที่เหมาะสมควรเริ่มจากอัตราการไหลและ Head ที่ต้องการ แล้วนำไปเลือกขนาดปั๊มจาก Selection Chart ว่าควรใช้รุ่น 2 Pole หรือ 4 Pole จากนั้นตรวจสอบแรงดันใช้งานของระบบเพื่อเลือกรุ่น 10 bar หรือ 16 bar และเลือกระบบซีลกับวัสดุให้ตรงกับของเหลวและอุณหภูมิ การเลือกจุดทำงานให้อยู่ใกล้ช่วงประสิทธิภาพสูงสุดของกราฟจะช่วยประหยัดพลังงาน ลดการสั่นสะเทือน และยืดอายุซีลกับตลับลูกปืน ส่วนงานซ่อมบำรุงทำได้สะดวกด้วยระบบ BPO ที่ไม่ต้องรื้อท่อ
